Tool review

Illustrator / Affinity Designer voor festivalplattegronden

Adobe Illustrator en Affinity Designer zijn vector-designtools voor logo's, drukwerk en posters. Een minderheid van Nederlandse productiebureaus gebruikt ze ook voor plattegronden, meestal omdat hun grafisch ontwerper ze al kent.

Door Marije van den Berg · review-score: B

Wat het is

Illustrator van Adobe en Affinity Designer van Serif zijn vector-illustratiepakketten. Je werkt met paden, lagen en artboards. Beide kunnen op meterschaal als je het artboard in de juiste maat zet en ruler-eenheden op meters of millimeters instelt.

Waarvoor ik het gebruik

Als de plattegrond zowel vergunningstuk als publiekscommunicatie moet zijn. Voor een citymarketing-evenement maakte ik in Illustrator één bronbestand waarvan ik twee exports trok: de zwart-wit technische versie voor de gemeente en de gekleurde publieksversie voor de festivalkrant. Eén bestand, twee doelgroepen, consistente kaartstijl.

Wat het goed doet

• Typografische controle. Je legenda ziet er uit alsof hij in een tijdschrift staat.
• Layers en symbolen. Eén keer een hekwerksegment tekenen, dan via symbol-instances overal hergebruiken.
• Export naar PDF/X is volwassen, gemeente-PDFs komen feilloos uit.
• Affinity Designer is eenmalig €74,99. Geen abonnement, geen cloud-verplichting.

Waar het vastloopt

• Geen event-symbolen. Je tekent je eigen Heras-hekwerk, je eigen NEN-uitgang, je eigen AED. Dat is een avond werk de eerste keer.
• Schaal vereist discipline. Eén keer je artboard in pixels in plaats van meters en je bent een uur kwijt.
• Geen collaboratie. Adobe heeft "Share for Review" maar dat is geen co-editing.
• Vergunbaarheid van de PDF ligt aan jezelf, niet aan de tool. Vergeet je een sluiprute, dan ziet de tool dat niet.

Prijs

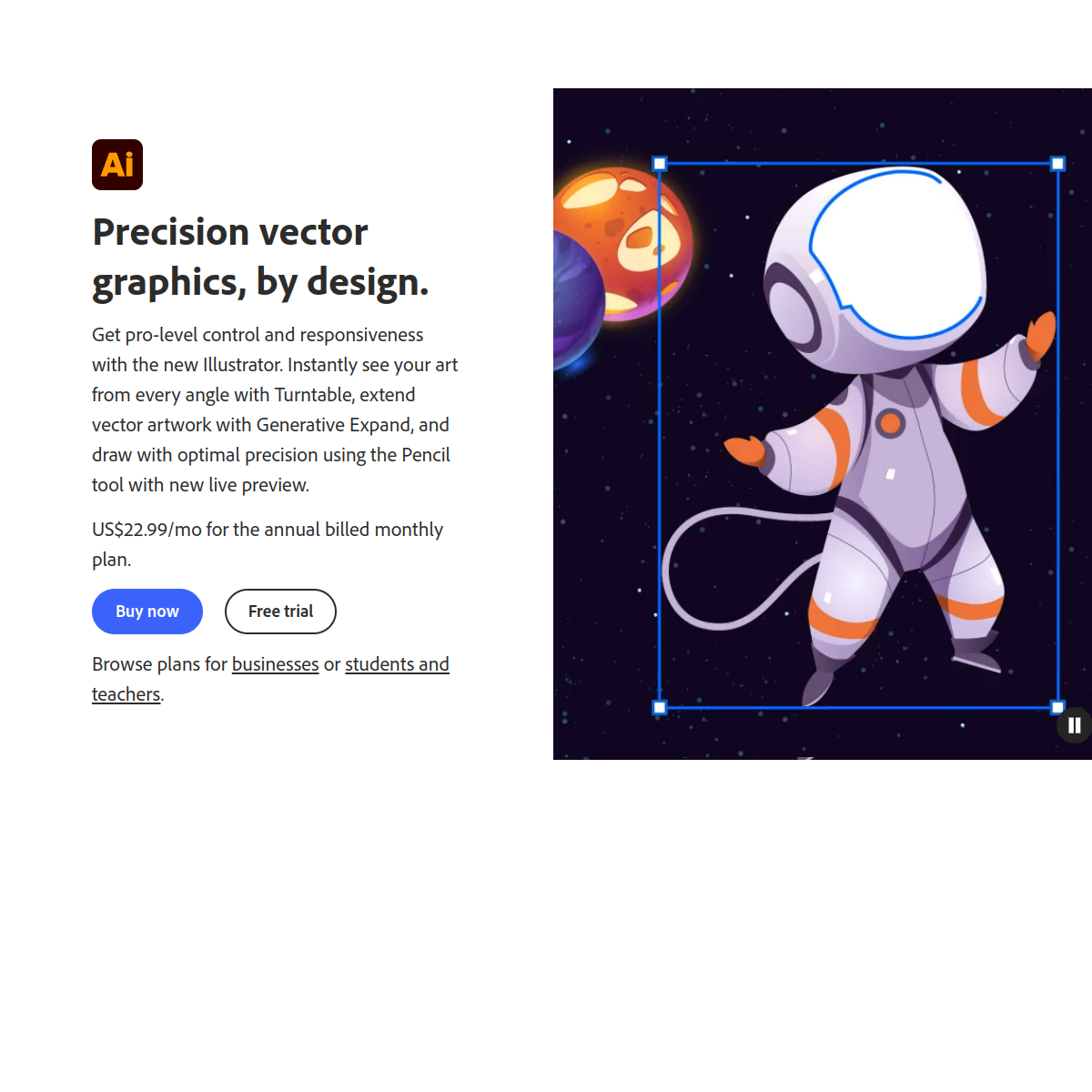

Adobe Illustrator €274/jaar single app, of €720/jaar in Creative Cloud All Apps. Affinity Designer 2 eenmalig €74,99 voor desktop, €18,99 voor iPad. Affinity is sinds de overname door Canva in 2024 nog leverbaar als perpetual maar de toekomst is onzeker.

Workflow-voorbeeld

Illustrator gebruik ik nooit voor de vergunningsplattegrond zelf. Workflow: ik teken de werkelijke plattegrond in Traffic Chart of AutoCAD, exporteer hem als SVG of PDF, importeer in Illustrator en bouw daar de publieksversie bovenop — met huisstijl, kleurzones, iconen die passen bij de festivalcommunicatie, en pijl-en-tekst-labels die niet op de officiële plattegrond mogen. De publieksversie gaat naar de drukker (A2-banner bij de ingang) en naar de website-team voor de online plattegrond.

Wat ik in mijn test deed

In april 2026 heb ik in een Creative Cloud-trial dezelfde festivalplattegrond ‘mooi gemaakt’ die ik in Traffic Chart had getekend. Tijdsinvestering: 6 uur voor de eerste versie, 3 uur voor revisie na opmerkingen marketing. De schaal klopte niet meer (Illustrator werkt niet op meterschaal voor vergunning­doeleinden), maar voor de publieksversie maakt dat niet uit. Wat wel telt: leesbaarheid op 5 meter afstand, kleurcontrast, herkenbaarheid van de iconen vanaf de ingang.

Kosten over 3 jaar

Drie jaar Creative Cloud All Apps: €660/jaar × 3 = €1.980. Single App Illustrator is €290/jaar × 3 = €870. Affinity Designer is een eenmalige aankoop van €69,99 — voor 3 jaar dus 28× goedkoper dan Creative Cloud. Voor festival-publieksversies werkt Affinity prima; je hebt geen InDesign of Premiere nodig in deze workflow. Mijn aanrader: Affinity Designer (€70) + Traffic Chart (€0) = €70 over 3 jaar voor zowel vergunbaar als mooi.

Wat de gemeente ervan vond

Gemeentes accepteren Illustrator-PDF’s niet als vergunningsplattegrond. Twee keer geprobeerd (één keer in Amsterdam, één keer in Utrecht), beide keren afgewezen met ‘ontbrekende schaal’ en ‘niet meetbaar in CAD-viewer’. Voor de publieksversie kraait geen vergunningverlener er naar — die hangt aan de ingang en moet er goed uitzien. Mijn regel: Illustrator/Affinity nooit naar de gemeente, altijd naar de drukker.

Tips uit de praktijk

Drie tips uit mijn dagelijkse Illustrator-praktijk voor festival-werk. Eerste: importeer de vergunbare PDF uit Traffic Chart of AutoCAD als ‘template’-laag (gelocked, 50% opacity) en bouw daar bovenop. Zo blijven de werkelijke posities kloppen. Tweede: gebruik artboards voor verschillende formaten (A2 entree-banner, A4 program-flyer, 1080×1080 Instagram-tegel) zodat één bestand alle publieksversies dekt. Derde: kleurprofiel op Coated FOGRA39 voor de drukker, niet sRGB — anders krijg je bij de Heidelberg pers een dofgele tint waar oranje had moeten zijn.

Wat ik nooit meer doe: een Illustrator-bestand bij een gemeente indienen voor een vergunning. De schaalverhouding is niet meetbaar, NEN-symbolen ontbreken, en de behandelaar krijgt de melding ‘dit is een communicatie-document, geen plattegrond’. Illustrator/Affinity hoort in het marketing-spoor, nooit in het vergunningsspoor. Voor de vergunning altijd terugkoppelen naar de meetbare tool.
